404115 avec cellule brimont

Message  yvan le Dim 29 Aoû 2010 - 20:37

Salut a tous

Voici les premières photos du mog avec la cellule du brimont fixée sur le plateau d'origine.
L'ensemble est pas mal mais il reste encore beaucoup a faire tresses
J'ai décidé d'adapter la cellule un peu en retrait afin de pouvoir installer deux portiques pour les roues de secours derrière le cabine.
Je vais certainement monter des amortisseurs de 406 avec les ressorts à l'arrière afin de stabiliser le tout et de remonter la cellule de 5 cm.
La suite bientôt salut
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Jeu 16 Sep 2010 - 21:38

Doucement mais surement pour les travaux.
J'ai toujours du mal à trouver des ressorts d'amortisseurs arrière en diamètre de fil de 25mm.
Le problème , c'est le prix! même d'occasion affraid
Sinon quelques petits gadgets en photos:

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

Je vous laisse deviner ce que c'est comme accessoire !!!
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  CORNAC-65 le Ven 17 Sep 2010 - 20:51

bonsoir Yvan
dit moi les limites de vitesses elles sont reglementaires ????
çà viendrait bien d une salle de bain !!!!!
Kate pour ce qui est du budjet par rapport a la consommation de nos chers 404 vu l investissement que nous aurons
fait en comparaison de certain nous pourons faire le plein quelque fois !!!!!!!!!!!!!!!!!!!!!!!? avec la difference
un unimog ( DDE ) consomme aux environs de 30 L de GO a bon an mal an 1,20 E = 36 E
un 404 environs 22 L ( moyenne de tout ce que l on peut lire sur les sites ) a 1,35 E = 29,7 E
tout çà n est qu a proximatif mais je trouve que pour le plaisir çà devrait ne pas etre mal
A+
avatar
CORNAC-65

Masculin
Age : 69
Pays : : France
CP / Ville : 65800 AUREILHAN
Mog type/année : 404 115 1966

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Ven 17 Sep 2010 - 21:57

Salut Serge

C'est les autocolants de limite de vitesse du brimont mais sur le 404113 j'ai les mêmes.
L'idéal serait de les adapter au GPL mais dabord il faut éprouver la "machine" salut
Pour l'aménagement ca na sera pas un problème car je métrise assez bien la menuiserie cool
Par contre là ou ca va étre [Vous devez être inscrit et connecté pour voir ce lien] c'est avec l'équipement électrique tresses
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  CORNAC-65 le Ven 17 Sep 2010 - 23:03

qu est ce que tu entant par equipements electrique ???
avatar
CORNAC-65

Masculin
Age : 69
Pays : : France
CP / Ville : 65800 AUREILHAN
Mog type/année : 404 115 1966

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Sam 18 Sep 2010 - 8:51

en faite, comme expliqué ci dessous salut
Voici le lien ou tu trouveras toutes les infos nécessaires: [Vous devez être inscrit et connecté pour voir ce lien]
Merci Xavier pour le lien top


[Vous devez être inscrit et connecté pour voir ce lien]
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

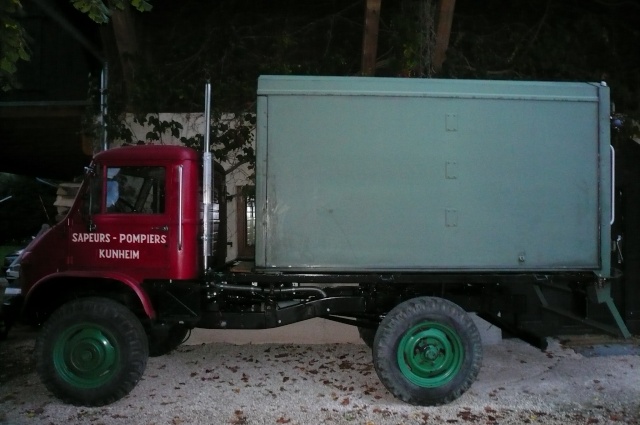

Message  yvan le Mar 5 Oct 2010 - 20:43

la suite des travaux victoire
Installation de nouveaux rétroviseurs de camion,feux de gabarit,
fabrication de cale-pieds maison,
adaptation du coffre a batteries sous la cabine,
étanchéité de la cellule refaite,
adaptation d'un échappement verticale fait maison
et encore beaucoup d'autres choses à venir salut

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  f.xavier le Mar 5 Oct 2010 - 21:06

ouhaaa quel beau pot

comment as tu fais pour refixer le coffre batterie?
une pièce "maison"?
avatar
f.xavier

Masculin
Age : 48
Pays : : France
CP / Ville : 26 LAPEYROUSE MORNAY
Mog type/année : 404 doka, 404 torpedo, 404 diesel, 404, 416

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Mar 5 Oct 2010 - 21:13

Salut Xavier salut

Effectivement c'est tout du fait maison! cool
J'ai fixé deux grosses équerres sur le châssis sous la cabine et après le coffre a batteries.
Il faut juste faire attention que tous soit indépendant scratch .
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  f.xavier le Mar 5 Oct 2010 - 21:37

et pour fixer tout ca tu as du percer le châssis?

si oui attention a ce que diras le constructeur.......
avatar
f.xavier

Masculin
Age : 48
Pays : : France
CP / Ville : 26 LAPEYROUSE MORNAY
Mog type/année : 404 doka, 404 torpedo, 404 diesel, 404, 416

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Mar 14 Déc 2010 - 19:02


Juste une petite photo de la suite des travaux.
Mais ence moment c'est stanbye parce que "CA CAILLE"
Les caisses sont finis, je les ai recouvertes de panneaux MDF afin de pouvoir les habillées d'alumulium.
Il y en a quatre en tout càd la grande pour le rangement accessoires(chaisse, table, etc...)
A l'arrière, une avec l'évacuation du WC et l'autre avec un barbecue à tirette.
Et la dernière avec la bouteille de gaz.


[Vous devez être inscrit et connecté pour voir ce lien]

avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Sam 7 Mai 2011 - 22:08

Salut A tous,

Voilà la suite des travaux sur mon 404115 salut
Cela avance doucement car tout est fait maison et faut dire que je ne suis pas vraiment un rapide!!! nah
Mais en tout cas c'est du solide cool
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

Maintenant, je suis en train de préparer les ressorts d'amortisseurs de diamètre de fil de 25mm (de 406) pour renforcer la stabillité du mog vu qu'il y a pas mal de ballant! tresses
J'ai cherché longtemps avant de trouver ces ressorts à un prix abordable (càd 150roros les 6). En les préparant pour pourvoir les peindre, j'ai eu une idée qui pourrait intéresser certains d'entre vous : il suffirait en fait de souder ensemble les deux petits ressorts de charge et ainsi avoir un double ressort plus petit à l'intérieur du plus gros, comme ca:

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  f.xavier le Sam 7 Mai 2011 - 22:13

super tes coffres, c'est PRO
qu'est ce que tu as trouvé comme profilé pour faire les fermetures? et que ce soit étanche

pour les ressorts, l'idée est bonne, mais je ne suis pas asser compétent pour savoir ce que ça ferait.
avatar
f.xavier

Masculin
Age : 48
Pays : : France
CP / Ville : 26 LAPEYROUSE MORNAY
Mog type/année : 404 doka, 404 torpedo, 404 diesel, 404, 416

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Sam 7 Mai 2011 - 22:26

Le profilé remonte à l'arrière de 3cm , il faut que je fasse des photos du système et je les mettrais sur le Forum!
La fermeture se fait avec une serrure à poignée comme cela:

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  PoumPoum-ChaCha le Dim 8 Mai 2011 - 9:59

Super, les coffres .. top

Pour les ressorts, si tu les soudes, tu vas générer un recuit à l'endroit de la soudure, et de ce fait, le ressort perdra ses caractéristiques de ressort, qui sont justement obtenues par traitment thermique. Selon moi, le mieux serait de les faire fabriquer selon les spécifications que tu souhaites, et auquel cas pourquoi ne pas faire fabriquer directement les gros, ce qui éviterait d'avoir des pièces hétérogènes en présence, dont l'interaction restera toujours difficile à évaluer ...

Pour l'équipement électrique photovoltaïque, tiens moi au jus, je veux installer un système similaire dans mon garage, dépourvu d'électricité, afin d'avoir un peur d'éclairage, d'électricité pour les outils de base (perceuse, visseuse, touret à meuler) et surtout, pouvoir maintenir en charge les batteries de mes engins (motos, quad, voiture) .. rijaune

avatar
PoumPoum-ChaCha
Admin

Masculin
Age : 63
Pays : : France
CP / Ville : 83560 SAINT MARTIN DE PALLIERES
Mog type/année : Ex: 404.114 / 1962

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  CORNAC-65 le Dim 8 Mai 2011 - 10:19

bonjour Yvan
pour les ressorts POUM- poum a raison soudures sur l acier traité çà tiendras pas
par contre je suis a peu pres sur que des ressorts d autre unimog pourraient s adapter ( a voir 416 diam du fil 24 au lieu de 20 )
pour tes fermetures de coffres il vaurait mieux des fermetures a clef
pourrais tu m expliquer pour les fixations dans les portieres , de tes supports de retros
A+ et bravo
avatar
CORNAC-65

Masculin
Age : 69
Pays : : France
CP / Ville : 65800 AUREILHAN
Mog type/année : 404 115 1966

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Dim 8 Mai 2011 - 12:40

Salut Serge,

C'est exactement les mêmes ressorts pour les 406 et 416 càd diamètre de fil de 24mm arrière
et diamètre de fil 25 mm pour l'avant. Pour l'adaptation, c'est exactement la même grandeur!
Le problème c'est d'en trouver car c'est assez rare et très cher!!!!
Pour ma part, c'etait juste une idée afin de trouver une solution salut car de mon côté, j'ai tout ce qu'il
me faut. Je ferais des photos plus rapprocher des caisses pour vous cette aprem!
Il y a pas mal d'infos sur ce site pour tout ce qui est energie: [Vous devez être inscrit et connecté pour voir ce lien]
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Dim 8 Mai 2011 - 14:12

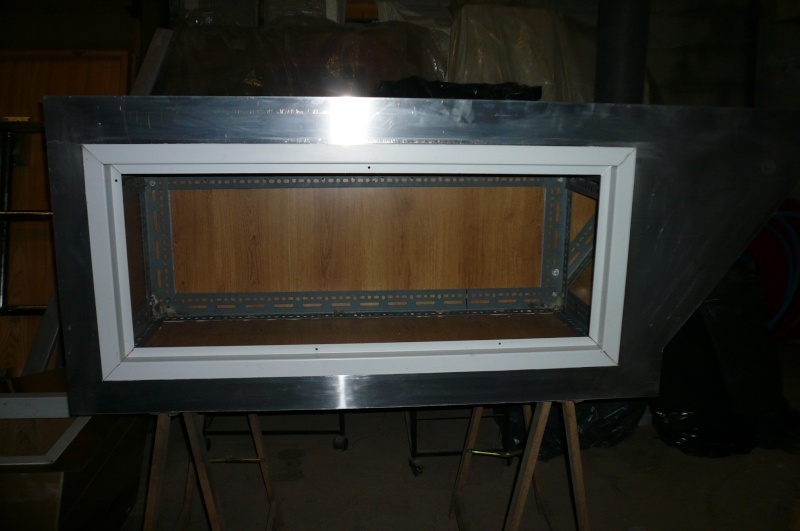

J'ai fais les photos des caisses, les voici:

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Pour la plupart des matériaux, c'est de la récup. sauf pour les plaques d'aluminiums. Comme je dis souvent à Kate, il y a mieux mais
c'est plus cher!!!! paf

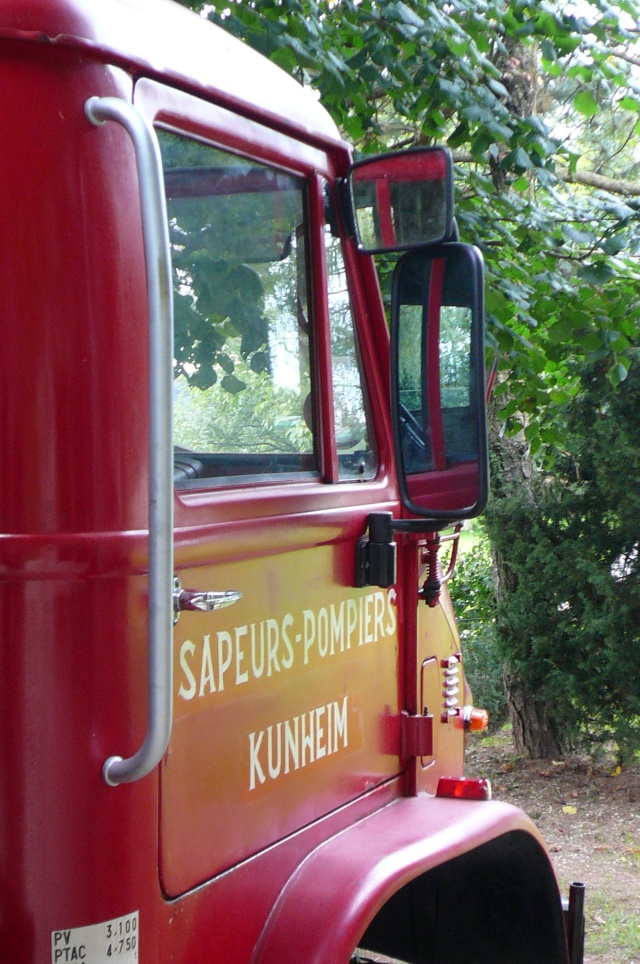

Pour les rétros,c'est tout simplement des pièces prélevées sur un vieux J5, que j'ai colé,fixé avec des vises. Le déport est assez légé mais
cela passe quand même:

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Serge, il faut juste démonter l'ensemble lève vitre et serrure et tu auras accès directement à la tôle de la portière:

[Vous devez être inscrit et connecté pour voir ce lien]

avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  CORNAC-65 le Dim 8 Mai 2011 - 19:09

merci Yvan
c est surtout la fixation du haut qui m interresse
pour tes fermetures de coffre si j ai bien compris n importe qui peut ouvrir avec un carré
A+
avatar
CORNAC-65

Masculin
Age : 69
Pays : : France
CP / Ville : 65800 AUREILHAN
Mog type/année : 404 115 1966

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Dim 8 Mai 2011 - 19:35

Oui, c'est ca mais il ne faut rien dire, c'est un secret entre toi et moi rireclat
Je ne compte pas mettre des choses de valeur dans ces caisses et de toute facon,
je ne vais pas rouler bien loin, c'est juste pour les balades de par chez moi, vu la conso affraid
et le prix du carburant colere
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  CORNAC-65 le Dim 8 Mai 2011 - 22:56

ben justement a propos de conso raconte scratch scratch que je m ecroule a la renverse tresses tresses
A+
Sleep Sleep Sleep
avatar
CORNAC-65

Masculin
Age : 69
Pays : : France
CP / Ville : 65800 AUREILHAN
Mog type/année : 404 115 1966

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Lun 9 Mai 2011 - 21:04

Heureusement que sur nos 404 115, le retour de carburant est d'origine ce qui n'est pas négligable salut
C'est vrai aussi qu'un OM617 ne serait pas de refus mais ca c'est une autre histoire.[Vous devez être inscrit et connecté pour voir ce lien]
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  philimog le Mar 10 Mai 2011 - 23:22

Yvan, pour les petits ressorts, il est peut etre possible de les fixer en haut (comme d'origine) et en bas de la meme facon avec une cale d'appui entre les 2 se centrant dans le bout de la spire.
avatar
philimog

Masculin
Age : 58
Pays : : France
CP / Ville : 69140 rillieux la pape
Mog type/année : 404 2.8l injection

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  yvan le Mer 11 Mai 2011 - 7:13

Je pensais couper chaque bout de ressort, les fixer au châssis comme tu la écris et les relier par une petite entretoise fixée avec un point de soudure. Mais évidamment, je ne sais pas si avec la torsion, la fixation tiendra le coup?
avatar
yvan

Masculin
Age : 44
Pays : : France
CP / Ville : Belfort
Mog type/année : 404.115 de 66, 404.113 de 70 et 406A de 69...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  philimog le Mer 11 Mai 2011 - 21:40

Après reflexion , je suis pas sure qu'un montage rigide (fixé en haut et en bas avec entretoise pointée au milieu ) fonctionne.
Ce petit ressort travaillera différement du gros. En compression il risque de ce trouver a spire jointive avant le gros, et en extention pareille , il prendra le poids du pont avant le gros ,a mon avis, du fait de son plus faible debattement.
Les soudure feront le vol.
L'ideal , hors mis des ressorts plus raides (1 seul gros ressort) serait de trouver des ressorts du meme pas que les gros et de meme longueur.
avatar
philimog

Masculin
Age : 58
Pays : : France
CP / Ville : 69140 rillieux la pape
Mog type/année : 404 2.8l injection

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 404115 avec cellule brimont

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
